Einbauschalter (Kedu)

Beschreibung

Zweipoliger Einbauschalter mit Nullspannungsauslösung für Maschinen und stationäre Elektrowerkzeuge

Baugleich mit KEDU KJD17BC

Lieferbar nur mit Spulenanschluss (Nullspannungsauslösung)

Durch die Nullspannungsauslösung löst der Schalter bei Spannungsabfall (Stromausfall) aus und muss von Hand wieder eingeschaltet werden. Ein selbsttätiges, unkontrolliertes Einschalten ist damit ausgeschlossen.

Über den Spulenanschluss (Kontakt A1) kann die Nullspannungsspule durch externe Not-Aus-Schalter oder Thermokontakte ausgelöst werden.

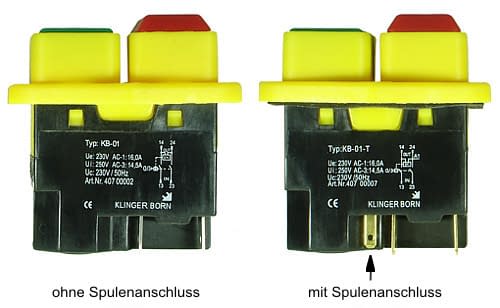

Wenn Sie einen Schalter ohne Spulenanschluss (Kontakt A1) ersetzen müssen, brauchen nur die Kontakte A1 und 24 gebrückt werden.

Technische Daten

Spannung

230V~

Bemessungsfrequenz

50Hz

Betriebsart

Dauerbetrieb

Betriebsstrom Ie

AC1 Ue:230V 16,0A, AC3 Ue:230V 14,5A

Polzahl

2 (Schließer)

Schalthäufigkeit

120 Schaltungen / Stunde

Kontakte

zwangsöffnend

Betätigungsart

mechanisch Ein/Aus

Elektrische Lebensdauer

50.000 Schaltspiele

Umgebungstemperatur

-25°C ... +60°C

Schutzart

frontseitig IP54

Einbaulage

beliebig

Gehäusematerial

Kunststoff PA

Montage

durch 2 Löcher 4 mm

Anschluß

Flachstecker 6,3x0,8 mm

Entspricht

IEC947-4-1, EN60947, DIN VDE 0660 Teil 102

Prüfzeichen

VDE-Prüfzeichen, Reg.Nr. 136105

Produkte in dieser Kategorie

Typ		Art.Nr.	entspr. Kedu	Spannung	Schaltleistung	Polzahl	Nullspg. ausl.	Montage
Typ		Art.Nr.	entspr. Kedu	Spannung	Schaltleistung	Polzahl	Nullspg. ausl.	Montage
	KB-01	407 000 02	KJD17B-B	230V~	16A AC1 14,5A AC3	2 Schließer	•	Schraubflansch
	KB-01-L	407 000 10	KJD17B-C	230V~	16A AC1 14,5A AC3	2 Schließer	•	Schraubflansch
	KB-01-S	407 000 08	KJD17B-BD	230V~	16A AC1 14,5A AC3	2 Schließer	•	Schnapprahmen
	KB-01-KT	407 000 01	KJD17-F	230V~	16A AC1 14,5A AC3	2 Schließer	•	Schnapprahmen
	KB-01-W	407 000 09	KJD16	230V~	16A AC1 14,5A AC3	2 Schließer	•	Schnapprahmen
	KB-DT1-2s	407 000 85		230V~	16A	2 Schließer Taster		Schnapprahmen
	KJD12	KJD12	KJD12-10ZF	230V~	16A AC1 10A AC3	2 Schließer	•	Rahmen
	K100	K100	KJD11B	230V~	16A	2 Schließer Taster		Schraubflansch
	für KB-01	407 000 16						Schraubflansch
