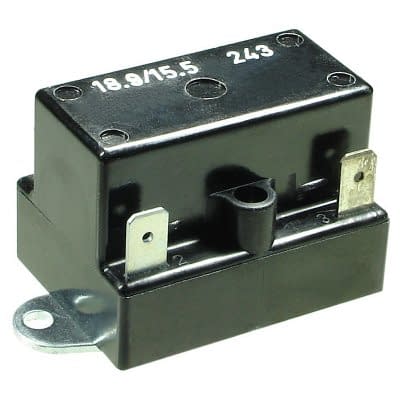

Hilfsphasen-Anlaufrelais, Startrelais ER4
Verkauf nur an Firmen und gewerbliche Kunden. Eine Rücknahme ist ausgeschlossen.
Beschreibung
Eigenschaften
Relais zur Schaltung der Hilfsphase beim Anlauf von Einphasen-Wechselstrommotoren.
- Montage in jeder Lage möglich
- einfache Montage
- lange Lebensdauer, 1.000.000 und mehr Schaltspiele
- Montage am, im oder außerhalb des Motors möglich
- Überschläge auf Masse durch geschlossene Bauform ausgeschlossen
- Eingreifen in die Mechanik der Relais ist unmöglich
Bestellangabe: Typ - max. Anzugstrom / min. Abfallstrom (siehe unten)
Verkauf nur an Fachbetriebe. Eine Rücknahme ist nicht möglich.
Technische Angaben
Prinzipschaltbild
Auswahl des richtigen Relais
Bestimmend für jedes Anlaufrelais sind zwei Größen:
- Der Anzugstrom, bei dem das Relais anzieht, d.h. den Kontakt schließt.
- Der Abfallstrom bei dem das Relais abfällt, d.h. den Kontakt öffnet.
Beide Größen müssen Sie durch Messen an dem betreffenden Motor feststellen.
Für die Bestellung notwendige Angaben
1. Befestigungsart
Erste zwei Zahlen = Befestigungsart
31 = Querbefestigung 40 mm (Typ 2CR3)
32 = Längsbefestigung 55 mm (Typ 2CR4)
34 = ohne Befestigungsbügel (Typ 2CR103/105)
2. Anzugs-/Abfallstrom
drei weitere Zahlen = Anzugs-/Abfallstrom
Beispiel für eine Bestellnummer
- Querbefestigung 40 mm
- Anzugsstrom 4,55 A
- Abfallstrom 3,80 A
Messung des Abfallstromes
- Betriebsspannung + 15%
- Haupt- und Hilfswicklung angeschlossen (S = geschlossen)
- Motor unbelastet bei Raumtemperatur
- Messung bei Leerlaufdrehzahl und vor Zunahme der Wicklungstemperatur
Messung des Anzugstromes
- Betriebsspannung - 20%
- Hilfswicklung abgetrennt (S = offen)
- Motor blockiert, Wicklung in heißem Zustand
- Messung in blockiertem Zustand und bei der höchsten zulässigen Betriebstemperatur
