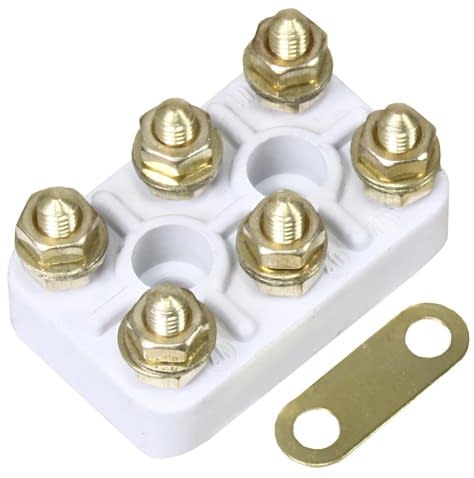

6-polige Motorklemmbretter

Beschreibung

Motorklemmbrett mit fixem Abstand (e) der Befestigungslöcher

Lieferung mit Muttern, Scheiben, wahlweise mit oder ohne Brücken (3 Stück)

Abmessungen in mm (siehe Maßblatt)

Technische Daten

Bolzen-Ø

M4

Grundkörper

25 x 40 mm

Lochabstand

16 mm

Zulässiger Dauerstrom

16 A

Muttern-Anzugsmoment

1,2 Nm

Klemmenbezeichnung

W2-U2-V2
U1-V1-W1

Produkte in dieser Kategorie

Typ		Bolzen-Ø	Breite x Länge	Lochabstand
Typ		Bolzen-Ø	Breite x Länge	Lochabstand
Klemmbretter mit Langlöchern zur Befestigung, Reihe AK
	AK 205	M3	25 x 40 mm	11-19 mm
	AK 216	M4	27 x 43 mm	12-20 mm
	AK 225	M5	36 x 56 mm	16-24 mm
	AK 230	M6	45 x 70 mm	20-32 mm
	AK 250	M8	60 x 95 mm	30-54 mm
	AK 255	M10	75 x 120 mm	30-60 mm
Klemmbretter mit festem Lochabstand zur Befestigung, Reihe K1M
	K1M 4	M4	54 x 34 mm	20 mm
	K1M 5	M5	64 x 40 mm	23 mm
	K1M 6	M6	78 x 48 mm	28 mm
	K1M 8	M8	96 x 60 mm	35 mm
	K1M 10	M10	120 x 75 mm	45 mm
	K1M 12	M12	150 x 95 mm	55 mm
	K1M 16	M16	160 x 100 mm	60 mm
Typ		Bolzen-Ø	Breite x Länge	Lochabstand
Klemmbretter mit festem Lochabstand zur Befestigung, Reihe KL
	KL 10 K	M3	23 x 36 mm	13 mm
	KL 0 K	M3	25 x 40 mm	15 mm
	KL 0 K/7	M4	25 x 40 mm	16 mm
	KL 31	M4	28 x 44 mm	15 mm
	KL 1 K	M4	32 x 50 mm	18 mm
	KL 2 K	M5	36 x 56 mm	20 mm
	KL 8 K	M5	40 x 64 mm	23 mm
	KL 3 K	M6	45 x 70 mm	25 mm
	KL 5 K	M6	52 x 82 mm	30 mm
	KL 6 K	M8	60 x 95 mm	35 mm
	KL 7 K	M8	70 x 114 mm	44 mm
	KL 7 K/4	M10	70 x 114 mm	44 mm
	KL 7 K/2	M12	70 x 114 mm	44 mm
