Beschreibung

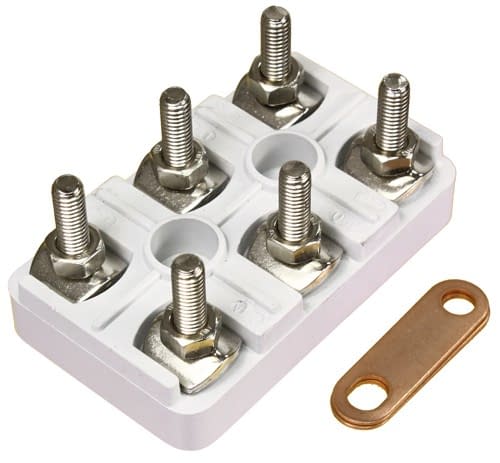

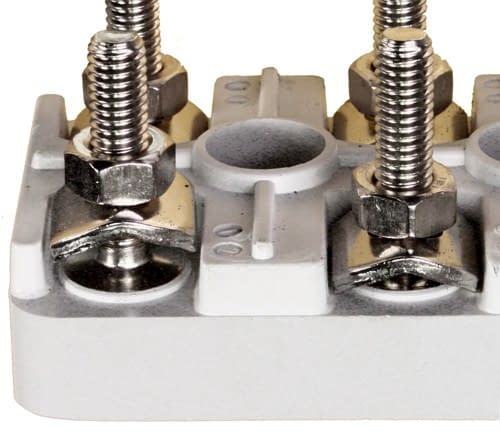

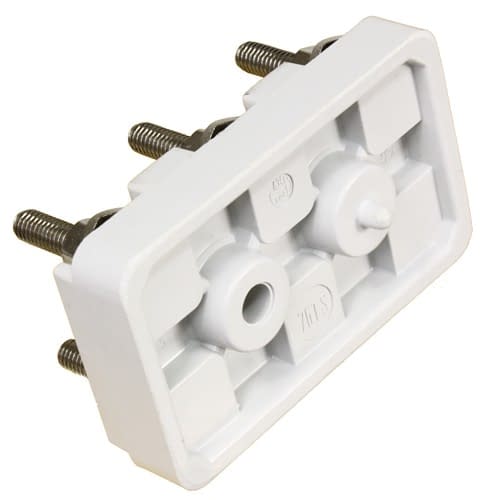

Motorklemmbrett mit Befestigungsbohrung und Befestigungszapfen (siehe Bild)
Geeignet für Elektromotoren von Siemens, Flender ATB Loher.
Lieferung mit Muttern, Anschlusscheiben nach DIN 46288, wahlweise mit oder ohne Brücken (3 Stück)
Bitte beachten
Der Bohrungsabstand im Motor muss genau 28 mm betragen. Bei einer Abweichung kann der Zapfen am Klemmbrett bei der Montage abscheren.

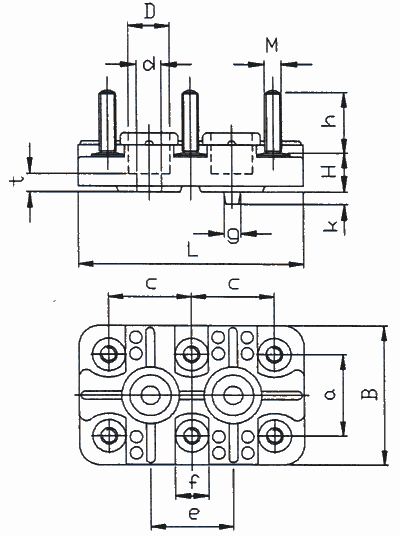

Abmessungen in mm (siehe Maßblatt)
| L | B | M | H | h | a | e | DØ | dØ | t |
| 79 | 48 | M6 | 19 | 24 | 28 | 28 | 12,5 | 7 | 9,5 |
Technische Daten
- Anschluss
- 6-polig
- Bolzen-Ø
- M6
- Grundkörper
- 79 x 48 mm
- Lochabstand
- 28 mm
- Zulässiger Dauerstrom
- 63 A
- Muttern-Anzugsmoment
- 3 Nm
- Klemmenbezeichnung
- W2-U2-V2
U1-V1-W1
Export-Info
- Zolltarif-Nr.
- 85030099
- Ursprung
- Deutschland
Herstellerangaben
Ing. Erich Geiss GmbH & Co. KG • Bahnstrasse 28 • 65843 Sulzbach • Deutschland • www.erichgeiss.de
