Beschreibung
Kondensator mit Flachsteckanschluss für den Betrieb von kleinen Wechselstrommotoren mit geringer Leistungsaufnahme.
Ausführung

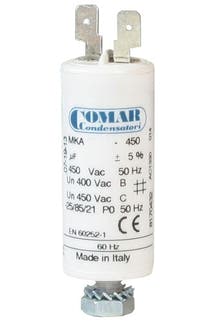

Metallisierter Kunstfolienkondensator im selbstverlöschenden Kunststoffbecher (V2) mit Flachsteckanschluss und Bodenschraube.
Hinweis zur Spannungsangabe
Die Spannungsangabe bezieht sich auf die Spannungsfestigkeit und nicht auf die Betriebsspannung. Der Kondensator kann bei 230 V an Wechselstrommotoren verwendet werden.
Technische Werte nach EN 60252-1 (VDE560-8)
- Kapazität
- 2,5 µF ±5% Nennwert
- Nennspannung
- 450 V, 50-60Hz
- Betriebsart
- Dauerbetrieb DB
- Betriebstemperatur
- -25° bis +85°C
- Klimakategorie
- 25/85/21
- Anwendungsklasse
- 400V - B 10000h (HPFNT)
450V - C 3000h (HPFPU) - Schutzart
- IP 00
- Anschluss
- Flachsteckzungen 6,3 mm
- Gehäuseabmessungen
- Ø25 x 57 mm
- Bodenschraube
- M8 x 10
Hinweise
Kondensatoren haben elektrisch gesehen 2 Anschlüsse. Bei Kondensatoren mit 4 Flachsteckern sind jeweils 2 Flachstecker elektrisch verbunden.
Die Polung spielt bei Betriebskondensatoren keine Rolle.
