Beschreibung

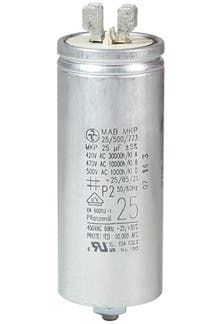

Kondensator 25 µF mit Flachsteckanschluss für den Betrieb von Einphasen-Wechselstrommotoren oder Drehstrommotoren am Einphasennetz (Steinmetzschaltung).
Geeignet für Dauerbetrieb (DB) und Aussetzbetrieb (AB)
Ausführung
Selbstheilender Kunststoff-Folienkondensator (MKP) in Alu-Gehäuse mit Doppelflachsteckern, Überdrucksicherung, Befestigungsbolzen
Anschluss
Anschluss über Doppelflachstecker (2 x 2 Flachstecker 6,3 mm). Es sind jeweils 2 Flachstecker miteinander verbunden. Ggf. wird nur je ein Flachstecker rechts und links vom Mittelsteg angeschlossen. Die beiden anderen Flachstecker bleiben dann unbelegt.
Auch lieferbar als Kondensator 25 µF mit Einfachflachsteckern.
Hinweis
Die Spannungsangabe bezieht sich auf die Spannungsfestigkeit und nicht auf die Betriebsspannung. Der Kondensator kann bei 230 V an Wechselstrommotoren verwendet werden.
Die Polung spielt bei Betriebskondensatoren keine Rolle.
Technische Werte nach EN 60252-1
- Kapazität
- 30 µF ±5% Nennwert
- Bemessungsspannung
- 400 V, 50-60Hz
- Anschluss
- Doppelflachstecker 6,3 mm (Faston-Stecker)
- Gehäusemaße (Becher)
- Ø40 x 98mm
- Befestigungsbolzen
- M8 x 10
- Betriebsart
- Dauerbetrieb DB
- Lebensdauerklassen
- -25/+85°C:
Klasse A - 30.000h - 420V
Klasse B - 10.000h - 470V
Klasse D - 1.000h - 500V - Betriebstemperatur
- -25° bis +85°C
- Klimakategorie
- 25/85/21
- Sicherheitsklasse
- S2 (flamm- und platzsicher)
- Schutzart
- IP00
- Gehäusematerial
- Aluminium
- Dielektrikum
- Selbstheilendes metallisiertes Polypropylen
- Füllung
- umweltfreundliches Pflanzenöl
- Kennzeichnung
- VDE, UL
- RoHS-Konformität
- gem. EU-Richtlinie 2011/65/EU (RoHS2)
Sicherheit
Kondensatoren sind Verschleißteile, die unter extremen Bedingungen oder nach Erreichen Ihrer Lebensdauer ausfallen.
Hydra Motorkondensatoren werden mit eingebautem Überdruckabschalter hergestellt.
Im Schadensfall dehnt sich das Gehäuse durch Gasbildung und Temperaturanstieg in der Länge aus und unterbricht dadurch die Zuführungsleitung an einer Sollbruchstelle.
Der Kondensator wird sicher vom Netz getrennt.
Hydra Kondensatoren sind zertifiziert vom VDE Prüf- und Zertifizierungsinstitut und erfüllen die Bestimmungen der Sicherheitsklasse P2 nach EN 60252.
Export-Info
- Zolltarif-Nr.
- 85322500
- Ursprung
- Tschechische Republik (EU)
Herstellerangaben
HYDRA a.s • Prumyslova 1110 • 506 01 Jicin • Czech Republic • www.hydra-components.com
