Beschreibung

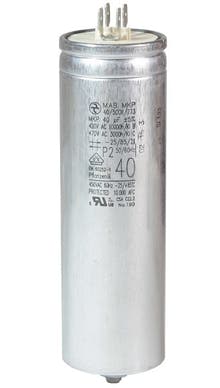

Kondensator 40 µF mit Flachsteckanschluss für den Betrieb von Wechselstrommotoren, z.B. bei Kreissägen, Steinschneidemaschinen, Holzspaltern, Kompressoren.
Geeignet für Dauerbetrieb (DB) und Aussetzbetrieb (AB)
Ausführung
Selbstheilender Kunststoff-Folienkondensator (MKP) in Alu-Gehäuse mit Doppelflachsteckern, Überdrucksicherung und Befestigungsbolzen M8. Lieferung mit Mutter und Sicherungsscheibe (Fächerscheibe).
Der Kondensator hat entsprechend EN 60252 eine Überdruckabschaltung (Sicherheitsklasse S2).
Anschluss
Anschluss über Doppelflachstecker (2 x 2 Flachstecker 6,3 mm). Es sind jeweils 2 Flachstecker miteinander verbunden. Ggf. wird nur je ein Flachstecker rechts und links vom Mittelsteg angeschlossen. Die beiden anderen Flachstecker bleiben dann unbelegt.
Auch lieferbar als Kondensator 40 µF mit Einfachflachsteckern.
Hinweis
Die Spannungsangabe bezieht sich auf die Spannungsfestigkeit und nicht auf die Betriebsspannung. Der Kondensator kann bei 230 V an Wechselstrommotoren verwendet werden.
Die Polung spielt bei Betriebskondensatoren keine Rolle.
Technische Werte nach EN 60252-1
- Kapazität
- 40 µF ±5% Nennwert
- Bemessungsspannung
- 400 V, 50-60Hz
- Anschluss
- Doppelflachstecker 6,3 mm (Faston-Stecker)
- Gehäusemaße (Becher)
- Ø45 x 143 mm
- Befestigungsbolzen
- M8 x 10
- Betriebsart
- Dauerbetrieb DB
Aussetzbetrieb AB - Anwendungsklasse
- 420V - B 10000h
470V - D 1000h - Betriebstemperatur
- -25° bis +85°C
- Klimakategorie
- 25/85/21
- Sicherheitsklasse
- S2 (flamm- und platzsicher)
- Schutzart
- IP00
- Gehäusematerial
- Aluminium
- Dielektrikum
- Selbstheilendes metallisiertes Polypropylen
- Füllung
- umweltfreundliches Pflanzenöl
- Kennzeichnung
- VDE, UL
- RoHS-Konformität
- gem. EU-Richtlinie 2011/65/EU (RoHS2)
Sicherheit
Kondensatoren sind Verschleißteile, die unter extremen Bedingungen oder nach Erreichen Ihrer Lebensdauer ausfallen.
Hydra Motorkondensatoren werden mit eingebautem Überdruckabschalter hergestellt.
Im Schadensfall dehnt sich das Gehäuse durch Gasbildung und Temperaturanstieg in der Länge aus und unterbricht dadurch die Zuführungsleitung an einer Sollbruchstelle.
Der Kondensator wird sicher vom Netz getrennt.
Export-Info
- Zolltarif-Nr.
- 85322500
- Ursprung
- Tschechische Republik (EU)
Herstellerangaben
HYDRA a.s • Prumyslova 1110 • 506 01 Jicin • Czech Republic • www.hydra-components.com
