Beschreibung

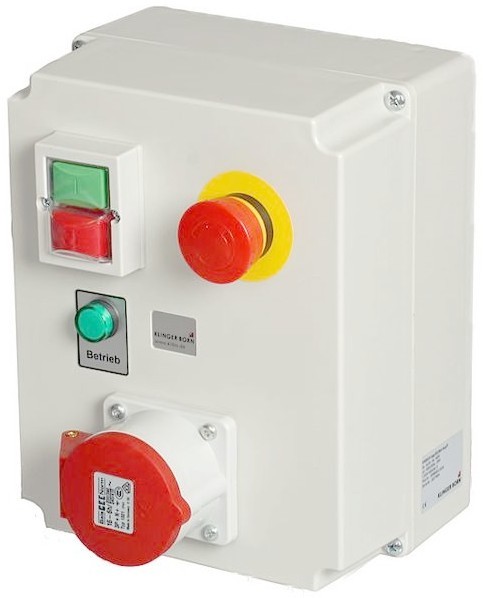

Motorschalter für Wandmontage für Motoren bis 7,5 kW mit Unterspannungsauslösung, Not-Aus-Schlagtaster und Betriebsanzeige.
Die Schaltung erfolgt über Ein-Aus-Taste. Der Maschinenanschluss erfolgt über eine CEE-Steckdoese.
Eigenschaften
- Schaltleistung bis max. 7,5 kW
- Unterspannungsauslösung Uc=400V
- Eingebauter Not-Aus-Taster
- Mit Betriebsanzeige, Leuchte grün
- Schalt-Tastatur (rot/grün) mit Schutzkappe
- Geschalteter Maschinenausgang: Steckdose CEE 16A 3P+N+E
- Mit 5 m Leitung mit H07RN-F 5G2,5 mit CEE-Phasenwender-Stecker 16A/400V
Funktion
Der Motor wird über Ein-Aus-Tasten geschaltet. Der Not-Aus-Taster schaltet die Steckdose spannungsfrei.
Sie kann erst wieder nach Entriegelung durch Drehen des Tasterknopfes eingeschaltet werden.
Montage
Die Montage erfolgt von der Vorderseite her über Durchgangslöcher 5,5 mm mit 152 x 223 mm Abstand oder von der Rückseite über im Gehäuse eingelassene M5-Gewindebuchsen mit Abstand 94 X 223 mm.
Die Durchgangslöcher haben keine Verbindung zum Gehäuseinneren. Staub und Feuchtigkeit können hierüber nicht eindringen.
Technische Daten
- Spannung Ue
- 400 V~
- Schaltschütz
- KliBo7,5, 400V~, 3-polig schaltend
- Motorschutz
- siehe Auswahl Motorschutz
- Betriebsanzeige
- Leuchte, grün
- Schaltleistung
- max. 7,5 kW 400V~/AC-3
- Betätigungsart
- über Tasten
- Schutzart
- IP54 (spritzwassergeschützt)
- Anschluss maschinenseitig
- CEE-Steckdose 400V/16A 3P+N+E
- Anschluss netzseitig
- 5 m Netzleitung H07RN-F 5G2,5 mit anmontiertem CEE-Stecker 16A/400V mit Phasenwender
- Gehäusematerial
- Polypropylen PP
- Gehäuseabmessungen
- 240 x 190 x 128 mm (L x B x H)
- PDF-Dokumente
- Schaltplan

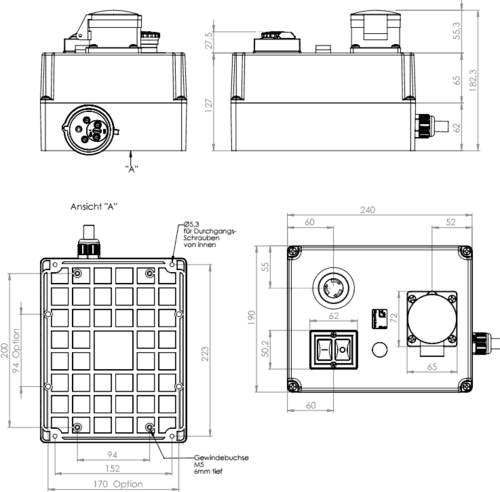

Maßzeichnung
Export-Info
- Zolltarif-Nr.
- 85362010
- Ursprung
- Deutschland
Herstellerangaben
Klinger & Born GmbH • In den Schlangenäckern 5 • 64395 Brensbach • Deutschland • www.klibo.de
